Membuat Pengendali Lengan Robot 2 Sumbu dengan Joystick dan Servo (Simulasi Arduino UNO di Wokwi)

Pada tutorial ini, kita akan membuat sistem pengendali lengan robot dengan 2 sumbu gerakan, dikendalikan menggunakan joystick analog. Proyek ini memakai Arduino UNO, satu analog joystick, dan dua motor servo — semuanya disimulasikan di Wokwi.

Apa yang Akan Kita Pelajari?

Bagian	Komponen	Fungsi
Board	Arduino UNO	Pusat pembacaan input dan pengendali output
Input	Analog Joystick	Membaca gerakan sumbu vertikal dan horizontal
Output	Dua Motor Servo	Bergerak mengikuti posisi joystick
Library	Servo	Memudahkan Arduino mengirim sudut ke servo

Alur kendali dua sumbu ini bekerja dengan cara: gerakan joystick diterjemahkan menjadi sudut motor 0 sampai 180 derajat.

Catatan dari panduan asli: tutorial ini disusun untuk praktik dasar kendali dua sumbu. Fokusnya adalah memahami hubungan input analog, fungsi map(), dan gerakan servo secara langsung di simulator. Untuk alat fisik sungguhan, rangkaian mekanik, sumber daya, dan keamanan tetap perlu diuji ulang sesuai beban yang sebenarnya.

Deskripsi Proyek

Proyek ini membuat sistem kendali lengan robot sederhana dengan dua derajat kebebasan (artinya bisa bergerak ke dua arah berbeda). Joystick dipakai sebagai tuas kendali. Saat tuas digerakkan ke atas atau bawah, satu servo bergerak mengikuti sumbu vertikal. Saat tuas digerakkan ke kiri atau kanan, servo lain bergerak mengikuti sumbu horizontal. Jika tuas ditarik diagonal, kedua servo bergerak bersamaan, sehingga gerakannya terasa lebih luwes.

💡 Apa itu “derajat kebebasan” (degree of freedom)?

Dalam dunia robotika, derajat kebebasan adalah jumlah arah berbeda yang bisa digerakkan oleh sebuah sistem mekanik secara independen. Lengan robot dengan 2 derajat kebebasan bisa bergerak di 2 arah berbeda (misalnya atas-bawah dan kiri-kanan), sedangkan lengan robot yang lebih canggih (seperti lengan robot pabrik) bisa punya 6 derajat kebebasan atau lebih, sehingga bisa bergerak dan berputar ke hampir segala arah seperti lengan manusia.

Secara konsep, sistem ini mirip dasar dari pan-tilt kamera (kamera yang bisa digerakkan ke kiri-kanan dan atas-bawah), mainan capit sederhana, lengan robot edukasi, atau mekanisme pengarah sensor. Di tahap simulasi ini, yang kita pelajari bukan kekuatan mekanik, melainkan cara Arduino membaca data analog lalu mengubahnya menjadi sudut gerak servo.

Manfaat Utama

• Melatih pembacaan input analog, pengolahan nilai 0 sampai 1023, dan pengendalian servo 0 sampai 180 derajat.

Keterampilan yang Dilatih

• Membaca pin A0/A1 (pin analog Arduino).
• Memakai fungsi map() untuk mengubah rentang angka.
• Menghubungkan library Servo.
• Memantau data lewat Serial Monitor.

Batasan Realistis Simulasi

Simulasi ini tidak menghitung beban mekanik, torsi (gaya putar), arus puncak servo, gesekan, bracket (dudukan), dan kestabilan catu daya — semua ini adalah hal-hal yang baru akan terasa penting kalau proyek ini dibuat jadi alat fisik sungguhan.

Arah Pengembangan

Proyek ini bisa dijadikan dasar untuk pan-tilt kamera, lengan robot mini, alat pengarah sensor, atau kendali mekanik dua arah lainnya.

Langkah 1: Menyiapkan Komponen

Komponen	Fungsi
Arduino UNO	Membaca nilai analog joystick dari A0 dan A1, menjalankan program, lalu mengirim sinyal PWM ke servo.
Analog Joystick	Menghasilkan nilai analog berbeda saat tuas digeser. Pin VERT dipakai untuk sumbu Y, pin HORZ untuk sumbu X.
Servo 1	Mewakili gerakan atas-bawah. Sinyal kontrolnya masuk ke pin 9 Arduino.
Servo 2	Mewakili gerakan kiri-kanan. Sinyal kontrolnya masuk ke pin 10 Arduino.
Breadboard	Dipakai untuk membagi jalur 5V dan GND ke joystick serta servo, agar kabel lebih rapi.

💡 Apa itu Analog Joystick, dan kenapa nilainya 0–1023?

Analog joystick punya dua potensiometer (resistor yang nilainya bisa berubah) di dalamnya — satu untuk sumbu vertikal (VERT), satu untuk sumbu horizontal (HORZ). Saat tuas digeser, posisi potensiometer berubah, menghasilkan tegangan listrik yang berbeda-beda. Arduino UNO membaca tegangan ini lewat pin analog dan mengubahnya menjadi angka antara 0 sampai 1023 — ini disebut resolusi 10-bit (2 pangkat 10 = 1024 kemungkinan nilai, dari 0 sampai 1023). Semakin besar angkanya, semakin “penuh” tuas digeser ke satu arah.

Langkah 2: Memasang Library yang Dibutuhkan

Library yang perlu dipasang di Wokwi untuk proyek ini adalah Servo, yang memudahkan Arduino mengirim sudut servo dengan perintah sederhana write().

Buka tab Library Manager di Wokwi, lalu pastikan library Servo sudah muncul di daftar Installed Libraries.

Langkah 3: Merangkai Wiring (Jalur Kabel)

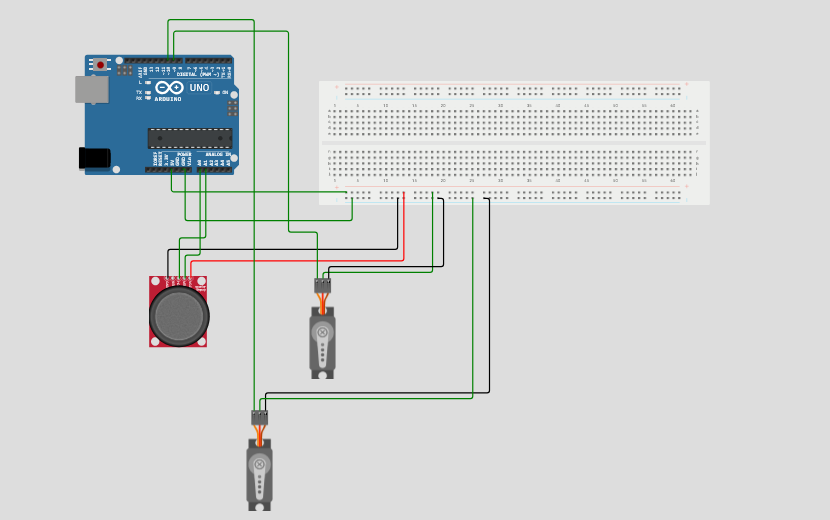

Rangkaian terdiri dari Arduino UNO, breadboard, analog joystick, dan dua servo. Kabel daya dan ground dibagi melalui breadboard agar lebih rapi dan mudah diikuti.

Jalur Daya

5V Arduino masuk ke jalur positif breadboard. GND Arduino masuk ke jalur ground breadboard.

Joystick

Pin Joystick	Tersambung ke
VCC	Jalur 5V breadboard
GND	Jalur GND breadboard
VERT	Pin A0 Arduino (sumbu Y, atas-bawah)
HORZ	Pin A1 Arduino (sumbu X, kiri-kanan)

Servo Atas-Bawah (Servo 1)

Pin Servo	Tersambung ke
V+	Jalur daya breadboard
GND	Jalur ground breadboard
PWM	Pin digital 9 Arduino

Servo Kiri-Kanan (Servo 2)

Pin Servo	Tersambung ke
V+	Jalur daya breadboard
GND	Jalur ground breadboard
PWM	Pin digital 10 Arduino

Langkah Wiring Berurutan

Lakukan dari jalur daya terlebih dahulu, baru sambungkan kabel data dan PWM:

1. Hubungkan pin 5V Arduino ke jalur positif breadboard. Jalur ini menjadi sumber tegangan untuk joystick dan servo.
2. Hubungkan salah satu pin GND Arduino ke jalur ground breadboard. Semua komponen harus punya referensi ground yang sama.
3. Sambungkan joystick VCC ke jalur positif dan joystick GND ke jalur ground.
4. Sambungkan joystick VERT ke A0. Jalur ini dibaca sebagai sumbu Y atau gerak atas-bawah.
5. Sambungkan joystick HORZ ke A1. Jalur ini dibaca sebagai sumbu X atau gerak kiri-kanan.
6. Sambungkan servo pertama ke jalur daya dan ground, lalu kabel PWM-nya ke pin 9.
7. Sambungkan servo kedua ke jalur daya dan ground, lalu kabel PWM-nya ke pin 10.
8. Pastikan tidak ada kabel sinyal yang tertukar dengan kabel daya. Kesalahan ini bisa membuat pembacaan joystick dan gerakan servo tidak sesuai.

💡 Kenapa detail wiring ini sangat penting?

Kesalahan satu pin saja bisa membuat servo tidak bergerak, nilai analog tidak berubah, atau komponen terlihat menyala tetapi tidak merespons. Karena itu, selalu cocokkan pemasangan kabel dengan tabel wiring di atas satu per satu, jangan buru-buru. Di simulator, warna kabel tidak menentukan fungsi secara teknis (semuanya cuma visual), tapi memakai warna yang konsisten sangat membantu saat mengecek ulang: biasanya merah untuk 5V, hitam untuk GND, dan hijau untuk sinyal data.

Langkah 4: Memahami Konsep Kerja Program

Program bekerja terus-menerus di dalam fungsi loop(), mengikuti alur berikut:

1. Joystick menghasilkan nilai antara 0–1023.
2. analogRead — Arduino membaca nilai dari pin A0 dan A1.
3. map() — nilai tersebut diubah dari rentang 0–1023 menjadi rentang 0–180 (sudut servo).
4. Servo.write — Arduino mengirim perintah ke servo untuk bergerak ke sudut yang sudah dihitung.

Karena servo dikendalikan dengan sudut (bukan angka analog mentah), nilai pembacaan joystick perlu diterjemahkan dulu dari rentang 0–1023 ke rentang 0–180 menggunakan fungsi map(). Setelah nilai berubah menjadi sudut, Arduino mengirim perintah ke masing-masing servo: servo pada pin 9 menerima sudut sumbu Y, servo pada pin 10 menerima sudut sumbu X. Perintah ini diulang cepat dengan jeda 15 milidetik, supaya perubahan posisi terasa lebih halus.

Fungsi/Perintah	Kegunaan
analogRead(A0)	Membaca posisi VERT joystick. Nilainya berubah saat tuas digerakkan naik atau turun.
analogRead(A1)	Membaca posisi HORZ joystick. Nilainya berubah saat tuas digerakkan kiri atau kanan.
map(nilai, 0, 1023, 0, 180)	Mengubah skala pembacaan analog menjadi skala sudut servo.
write(derajat)	Mengirim target sudut ke servo agar porosnya bergerak ke posisi yang diminta.

Langkah 5: Memahami Grafik Fungsi map()

Nilai analog joystick 0 sampai 1023 diterjemahkan menjadi sudut servo 0 sampai 180 derajat, seperti berikut:

Nilai Joystick	Sudut Servo	Keterangan
Mendekati 0	Mendekati 0 derajat	Joystick berada dekat satu ujung. Servo bergerak menuju sudut rendah.
Sekitar 512	Sekitar 90 derajat	Joystick diam di tengah. Servo berada di sekitar posisi tengah.
Mendekati 1023	Mendekati 180 derajat	Joystick berada dekat ujung lain. Servo bergerak menuju sudut tinggi.

Saat tuas joystick digerakkan secara diagonal, nilai A0 dan A1 berubah bersamaan, sehingga kedua servo ikut bergerak bersamaan juga.

💡 Bagaimana cara kerja fungsi map()?

map() adalah fungsi bawaan Arduino yang berguna untuk mengubah sebuah angka dari satu rentang skala ke rentang skala lain, secara proporsional. Rumusnya sederhana: map(nilai, dari_min, dari_max, ke_min, ke_max). Contoh: map(512, 0, 1023, 0, 180) akan menghasilkan sekitar 90, karena 512 berada persis di tengah rentang 0–1023, sehingga hasilnya juga di tengah rentang 0–180. Fungsi ini sangat berguna kapan pun kita perlu “menerjemahkan” satu jenis angka (seperti pembacaan sensor) menjadi jenis angka lain (seperti sudut servo).

Catatan dari panduan asli: dalam praktik nyata, servo bisa bergetar kecil jika sinyal joystick tidak stabil. Solusi realistisnya adalah menambahkan dead zone (area kecil di sekitar nilai tengah yang diabaikan perubahannya), meratakan pembacaan dengan rata-rata beberapa sampel, atau membatasi perubahan sudut per siklus agar gerakan lebih lembut.

Langkah 6: Menulis Kode Program (sketch.ino)

Buka file sketch.ino di Wokwi, lalu salin kode berikut:

#include <Servo.h>

// Menyiapkan colokan Joystick
int pinJoystickY = A0;  // Pin VERT (Atas-Bawah)
int pinJoystickX = A1;  // Pin HORZ (Kiri-Kanan)

// Menyiapkan colokan Motor Servo
int pinServoY = 9;   // Servo Atas-Bawah di pin 9
int pinServoX = 10;  // Servo Kiri-Kanan di pin 10

Servo motorAtasBawah;
Servo motorKiriKanan;

void setup() {
  Serial.begin(9600);
  motorAtasBawah.attach(pinServoY);
  motorKiriKanan.attach(pinServoX);

  Serial.println("=== Sistem Lengan Robot 2 Sumbu AKTIF ===");
}

void loop() {
  // 1. Membaca posisi tuas Joystick
  int nilaiY = analogRead(pinJoystickY);
  int nilaiX = analogRead(pinJoystickX);

  // 2. Menerjemahkan nilai (0-1023) menjadi derajat (0-180)
  int derajatY = map(nilaiY, 0, 1023, 0, 180);
  int derajatX = map(nilaiX, 0, 1023, 0, 180);

  // 3. Menggerakkan kedua motor secara bersamaan
  motorAtasBawah.write(derajatY);
  motorKiriKanan.write(derajatX);

  // Menampilkan data di Serial Monitor
  Serial.print("Sumbu Y: ");
  Serial.print(derajatY);
  Serial.print(" derajat | Sumbu X: ");
  Serial.print(derajatX);
  Serial.println(" derajat");

  delay(15);
}

Langkah 7: Memahami Setiap Bagian Kode

Klik masing-masing bagian di bawah ini untuk memahami fungsinya satu per satu:

📦 Bagian Library dan Variabel Pin

• #include <Servo.h> — memanggil library untuk mengontrol motor servo.
• int pinJoystickY = A0; — variabel yang menyimpan pin analog untuk sumbu Y (VERT), yaitu A0.
• int pinJoystickX = A1; — variabel yang menyimpan pin analog untuk sumbu X (HORZ), yaitu A1.
• int pinServoY = 9; dan int pinServoX = 10; — variabel yang menyimpan nomor pin PWM untuk masing-masing servo.
• Servo motorAtasBawah; dan Servo motorKiriKanan; — membuat dua objek (perwakilan) servo di dalam program, masing-masing diberi nama sesuai fungsi geraknya supaya mudah dipahami saat membaca kode.

🚀 Bagian setup() — Dijalankan Sekali di Awal

• Serial.begin(9600); — mengaktifkan komunikasi Serial Monitor.
• motorAtasBawah.attach(pinServoY); — menghubungkan objek servo motorAtasBawah ke pin fisik yang tersimpan di pinServoY (yaitu pin 9).
• motorKiriKanan.attach(pinServoX); — sama seperti di atas, tapi untuk servo motorKiriKanan yang terhubung ke pin 10.
• Serial.println("=== Sistem Lengan Robot 2 Sumbu AKTIF ==="); — menampilkan pesan pembuka ke Serial Monitor.

🕹️ Bagian loop() — Membaca Joystick dan Mengubahnya Jadi Sudut

• int nilaiY = analogRead(pinJoystickY); — membaca nilai analog dari pin VERT joystick (rentang 0–1023), disimpan ke variabel nilaiY.
• int nilaiX = analogRead(pinJoystickX); — sama seperti di atas, tapi untuk pin HORZ, disimpan ke nilaiX.
• int derajatY = map(nilaiY, 0, 1023, 0, 180); — mengubah nilaiY (yang rentangnya 0–1023) menjadi sudut servo dalam rentang 0–180 derajat, disimpan ke variabel derajatY.
• int derajatX = map(nilaiX, 0, 1023, 0, 180); — sama seperti di atas, tapi untuk sumbu X.

🦾 Bagian loop() — Menggerakkan Servo dan Menampilkan Data

• motorAtasBawah.write(derajatY); — mengirim perintah ke servo Y supaya bergerak ke sudut yang sudah dihitung.
• motorKiriKanan.write(derajatX); — mengirim perintah ke servo X supaya bergerak ke sudut yang sudah dihitung.
• Serial.print(...) beberapa baris — menampilkan nilai sudut Y dan X ke Serial Monitor, supaya kita bisa memantau perubahan posisi joystick secara langsung sambil menggeser-geser tuasnya.
• delay(15); — menunda program sejenak selama 15 milidetik sebelum loop() mengulang membaca joystick lagi. Jeda kecil ini membuat pergerakan servo terasa lebih halus (tidak terlalu “kasar” atau patah-patah), tanpa membuat responsnya terasa lambat.

Langkah 8: Menjalankan Simulasi di Wokwi

1. Buka project Arduino UNO di Wokwi.
2. Pastikan library Servo tersedia di Library Manager.
3. Tempel isi kode dari Langkah 6 ke editor sketch.ino.
4. Pastikan rangkaian berisi komponen joystick, dua servo, Arduino UNO, dan breadboard sesuai wiring di Langkah 3.
5. Klik tombol Play untuk menjalankan simulasi.
6. Buka Serial Monitor agar nilai sudut sumbu X dan sumbu Y bisa dipantau.
7. Klik tuas joystick, tahan, lalu geser ke atas, bawah, kiri, kanan, dan diagonal.
8. Amati kedua servo — satu servo mengikuti sumbu Y, satu servo mengikuti sumbu X.

Hasil yang Diharapkan

Ketika joystick digerakkan, Serial Monitor menampilkan perubahan derajat, dan kedua servo menyesuaikan posisinya. Jika joystick dilepas ke tengah, nilai kembali ke sekitar posisi tengah, dan servo bergerak mendekati 90 derajat.

Penting: jika hasilnya tidak sesuai perkiraan, cek dulu wiring dan pin terlebih dahulu. Jangan langsung mengubah kode, karena kesalahan paling umum pada project ini biasanya adalah: VERT/HORZ tertukar, kabel PWM masuk ke pin yang salah, atau jalur 5V/GND breadboard belum tersambung dengan benar.

Langkah 9: Membaca Hasil di Serial Monitor

Serial Monitor bukan sekadar tampilan tambahan — pada project ini, Serial Monitor membantu memastikan Arduino benar-benar membaca joystick dan mengirim sudut yang berubah.

Kondisi	Artinya
Angka Y berubah, servo Y bergerak	Jalur VERT ke A0, fungsi map(), dan servo pin 9 bekerja dengan benar.
Angka X berubah, servo X bergerak	Jalur HORZ ke A1, fungsi map(), dan servo pin 10 bekerja dengan benar.
Angka berubah tapi servo diam	Kemungkinan ada masalah pada kabel PWM servo, jalur V+/GND, atau library Servo belum terpasang.
Servo bergerak tapi arah terasa terbalik	Ini bukan selalu salah — orientasi mekanik servo bisa berbeda-beda. Rentang map() bisa dibalik jika diperlukan.

Untuk pengujian yang lebih teliti, gerakkan joystick perlahan dari ujung ke ujung, lalu perhatikan apakah angka berubah dengan mulus. Jika lompatannya terlalu besar, itu wajar terjadi pada simulasi tertentu, tetapi pada rangkaian fisik bisa dikurangi dengan menambahkan filter pembacaan.

Langkah 10: Mengatasi Masalah Umum (Troubleshooting)

Masalah	Penyebab Umum dan Solusi
Servo tidak bergerak	Kabel PWM tidak masuk ke pin yang sesuai, library Servo belum aktif, atau jalur daya servo belum tersambung. Cek servo Y ke pin 9 dan servo X ke pin 10, lalu pastikan V+ dan GND masuk ke jalur breadboard yang benar.
Servo bergerak terbalik	Arah pemasangan horn (tuas) servo atau orientasi mekanik bisa berbeda. Secara program, bisa dibalik dengan mengubah menjadi map(nilai, 0, 1023, 180, 0) pada sumbu yang ingin dibalik.
Nilai di Serial Monitor tidak berubah	Kabel VERT/HORZ joystick tidak masuk ke A0/A1, kabel VCC/GND joystick tidak tersambung, atau tuas joystick belum digeser saat simulasi berjalan.
Gerakan patah-patah	Pembacaan analog berubah terlalu cepat, atau beban simulasi sedang berat. Delay 15 ms sudah cukup kecil; untuk hardware nyata bisa ditambah filter rata-rata dan catu daya servo yang lebih stabil.
Satu servo bergerak, satu lagi diam	Cek servo yang diam saja — pastikan kabel PWM-nya masuk ke pin yang dipakai sketch, dan pin V+/GND tidak tertukar.
Servo hanya bergetar (di rangkaian fisik)	Sering berhubungan dengan daya yang kurang kuat atau ground yang tidak sama. Gunakan catu daya servo sesuai kebutuhan dan satukan ground-nya dengan Arduino.
Arah sumbu tertukar	Jika gerakan atas-bawah malah menggerakkan servo kiri-kanan, kemungkinan pin VERT/HORZ tertukar, atau servo di pin 9/10 dipasang ke mekanik yang berbeda dari yang seharusnya.
Simulasi tidak bisa di-compile	Pastikan baris #include ada dan library Servo sudah terpasang. Cek juga tanda titik koma ;, kurung kurawal { }, serta nama variabel sudah sama persis di semua bagian kode.

⚠️ Catatan Penting soal Daya (klik untuk baca)

Untuk robot fisik, jangan menganggap sumber 5V dari Arduino selalu cukup untuk menyalakan dua servo sekaligus. Servo bisa menarik arus listrik yang jauh lebih besar saat mulai bergerak atau sedang menahan beban. Jika servo bergerak aneh di dunia nyata tetapi terlihat normal di Wokwi, penyebabnya sering ada pada catu daya, bukan pada kode program.

Servo di rangkaian nyata biasanya lebih stabil jika diberi catu daya terpisah yang sesuai, terutama jika servonya lebih dari satu atau sedang menahan beban. Meski begitu, ground catu daya servo dan ground Arduino tetap perlu disatukan, supaya sinyal PWM punya referensi listrik yang sama.

Langkah 11: Ide Pengembangan Lebih Lanjut

Proyek ini bisa menjadi dasar banyak perangkat, tapi perlu dikembangkan secara bertahap. Di simulator, servo hanya mengikuti angka sudut; pada alat nyata, motor akan menghadapi berat rangka, gesekan, posisi kabel, dan batas mekanik. Karena itu, pengembangan sebaiknya dimulai dari rangka kecil dan beban ringan.

Ide Pengembangan	Penjelasan
Pan-tilt kamera	Dua servo dapat mengarahkan kamera kecil ke kiri-kanan dan atas-bawah. Tambahkan batas sudut agar kabel kamera tidak tertarik.
Lengan robot edukasi	Servo bisa dijadikan sendi sederhana. Gunakan bracket yang kuat dan batasi beban agar servo tidak panas.
Crane mini	Joystick dapat mengatur arah gerak. Untuk beban nyata, dibutuhkan motor dan driver yang lebih kuat daripada servo kecil.
Kontrol sensor	Servo dapat mengarahkan sensor ultrasonik, sensor cahaya, atau sensor kamera ke area tertentu.
Gerakan lebih halus	Tambahkan smoothing (penghalusan) atau pembatas perubahan sudut, supaya servo tidak langsung “melompat” saat joystick digerakkan cepat.
Mode aman	Tambahkan batas minimum dan maksimum sudut, untuk mencegah servo menabrak rangka mekanik saat digerakkan terlalu jauh.

Urutan pengembangan yang disarankan: mulai dari simulasi, lalu uji satu servo fisik, kemudian dua servo tanpa beban, baru setelah itu dipasang ke mekanik sungguhan. Cara bertahap ini mengurangi risiko servo cepat panas atau rangka patah karena sudut gerak yang terlalu ekstrem.

Rangkuman

• Proyek ini menggabungkan input analog (joystick) dengan output dua servo, membentuk sistem kendali dua sumbu yang menjadi dasar banyak alat robotik.
• Fungsi analogRead() membaca nilai sensor analog dalam rentang 0–1023, sedangkan fungsi map() berguna untuk menerjemahkan rentang angka tersebut menjadi rentang lain, seperti sudut servo 0–180 derajat.
• Dua servo bisa dikontrol secara independen sekaligus bersamaan dalam satu loop(), memungkinkan gerakan diagonal yang luwes saat kedua sumbu digerakkan bersamaan.
• Serial Monitor sangat membantu untuk memastikan tahap mana dari sistem (input, pemrosesan, atau output) yang bermasalah saat terjadi kesalahan.
• Prinsip kendali dua sumbu ini adalah dasar dari banyak alat robotik nyata, seperti pan-tilt kamera, lengan robot edukasi, dan mekanisme pengarah sensor.

Coba Simulasi di Wokwi
